五蓮縣汪湖鎮30MW光伏復合發電項目箱變熒光光纖測溫改造項目安裝調試完成
添加時間：2024-10-16
1.項目背景與需求
① 汪湖智恒光伏電站已經投運3年，箱變設備長期運行，部分電氣接點位置絕緣嚴重老化，尤其是電纜接頭位置，
異常溫升直接威脅著箱變設備的安全運行，長此以往極有可能引發設備燒毀、火災等電氣事故。
② 根據光伏電站的實際情況分析，因為密閉空間受限且箱變運行時帶電狀態溫度監測的危險性，
由人工去檢測箱變內的關鍵電氣連接點是不現實的。因此希望通過一些智能化的電氣監測設備，對箱變的溫度進行實時監控。
③光伏電站共分布8個箱變，彼此之間分布距離過遠，巡檢需要時間。
通過安裝熒光光纖測溫系統對各個箱變進行實時的溫度監控，減少人工巡檢的成本，也減少了人工巡檢存在的盲區。
2.熒光光纖測溫系統原理

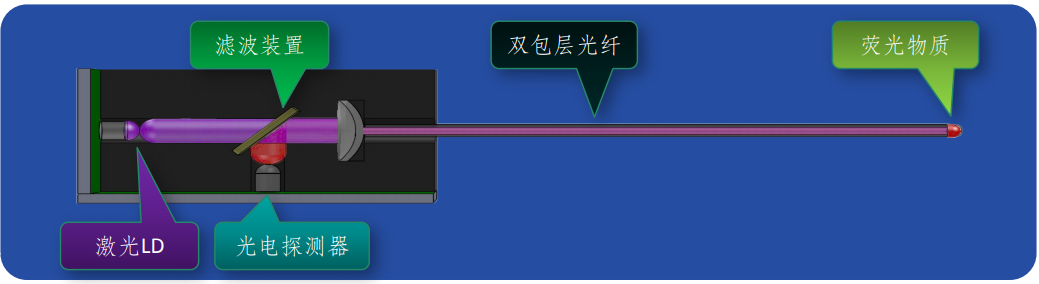

熒光光纖測溫的原理: 脈沖激光通過光纖傳輸到傳感器探頭，由于溫度的不同，
傳感器探頭產生的熒光信號不同，通過光纖將熒光信號傳輸到接收系統，經過處理、運算，獲得溫度值，如下圖所示：
該測溫方法的優點是被測目標的溫度是材料發出熒光壽命的單值函數，與系統的其他變量無關。
即光源強度的變化、傳輸損耗、光耦合效率等都不影響測量的準確性，
因此相對于其他測溫方法具有互換性高、穩定性好、無需標定、壽命長等優點。
3.項目完成安裝

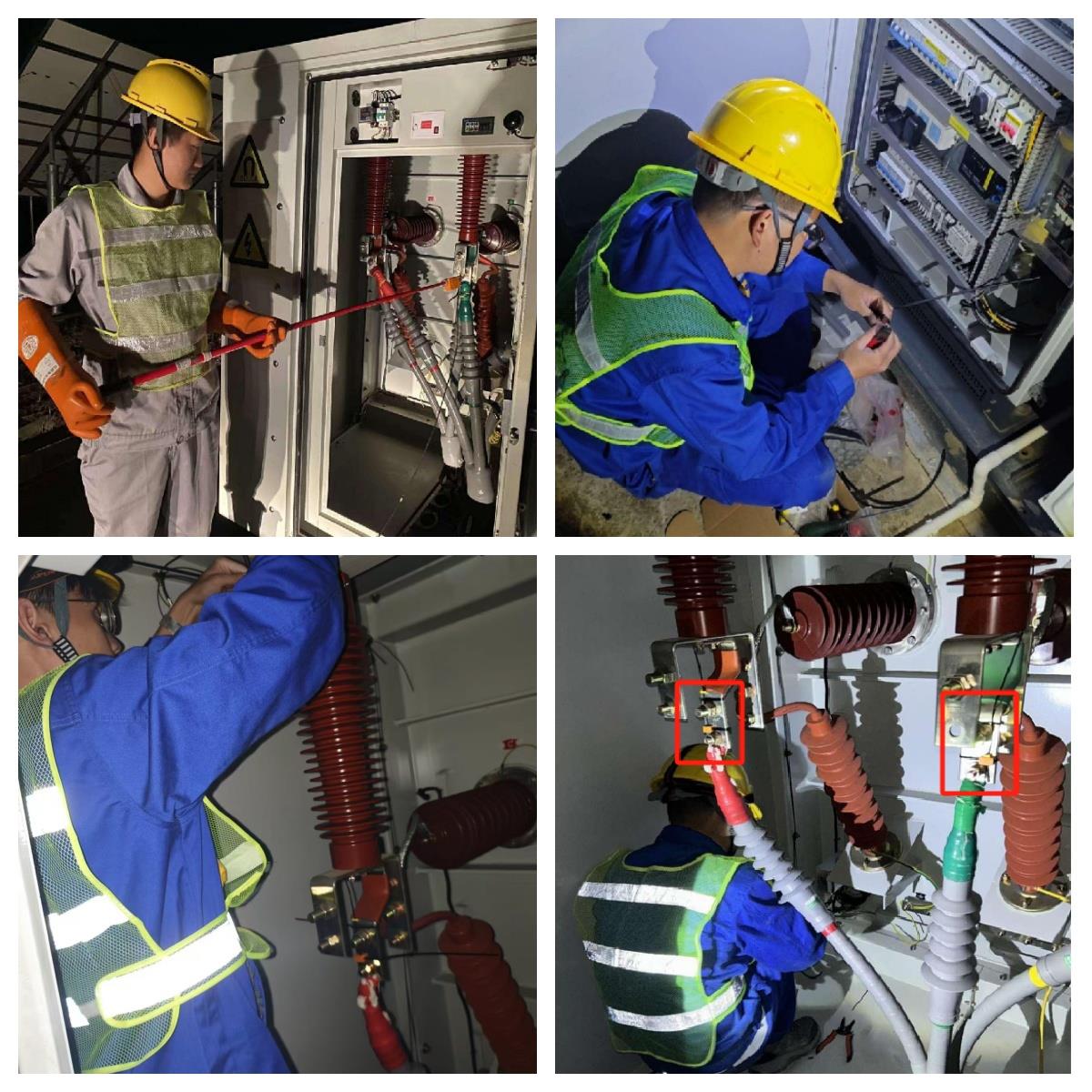

做好入場資料和安全交底后，8臺箱變按計劃現場停電，
內部人員將已停電箱變進行驗電和放電，由設備廠家人員安裝熒光光纖，安裝情況如下圖：
4.項目總結
①采用先進的熒光光纖測溫技術，實現對變壓器內關鍵部位溫度的實時監測，提高了測溫的準確性和便捷性
②該方案注重產品的穩定性和可靠性，確保在惡劣環境下也能長時間穩定運行，減少維護成本。
③通過配套的數據分析軟件，可以對測溫數據進行智能處理和分析，及時發現潛在故障，提高設備運行的安全性。
④通過智能代替人工，24小時實時監測變壓器內關鍵部位溫度，保證巡檢人身安全，減少巡檢人力成本，避免封閉空間所帶來的巡檢盲區。
